eNSP-构建静态路由实验

构建静态路由

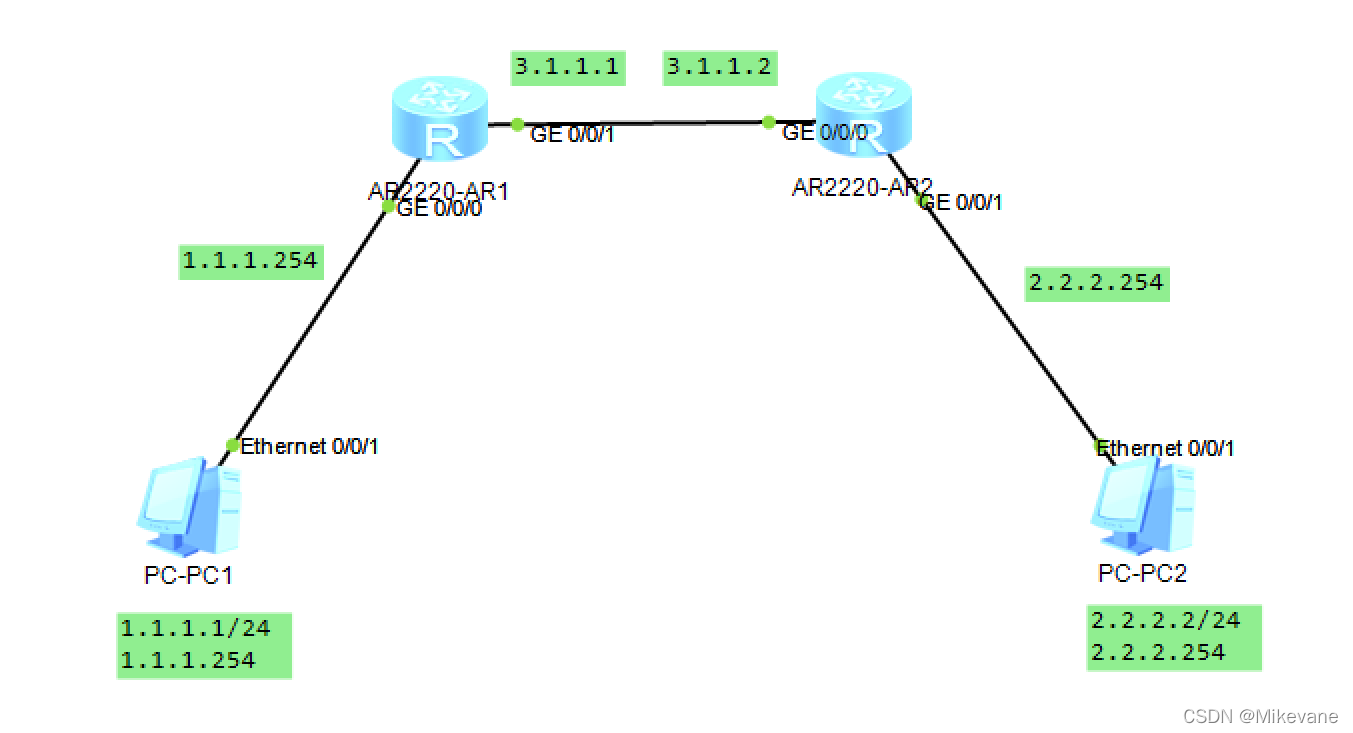

• 网络拓扑图如下：

设置AR-1

sys
undo info-cen en
sys AR-1
int g0/0/0
ip addr 1.1.1.254 24
quit
int g0/0/1
ip addr 3.1.1.1 24
quit
dis ip rout
12345678910

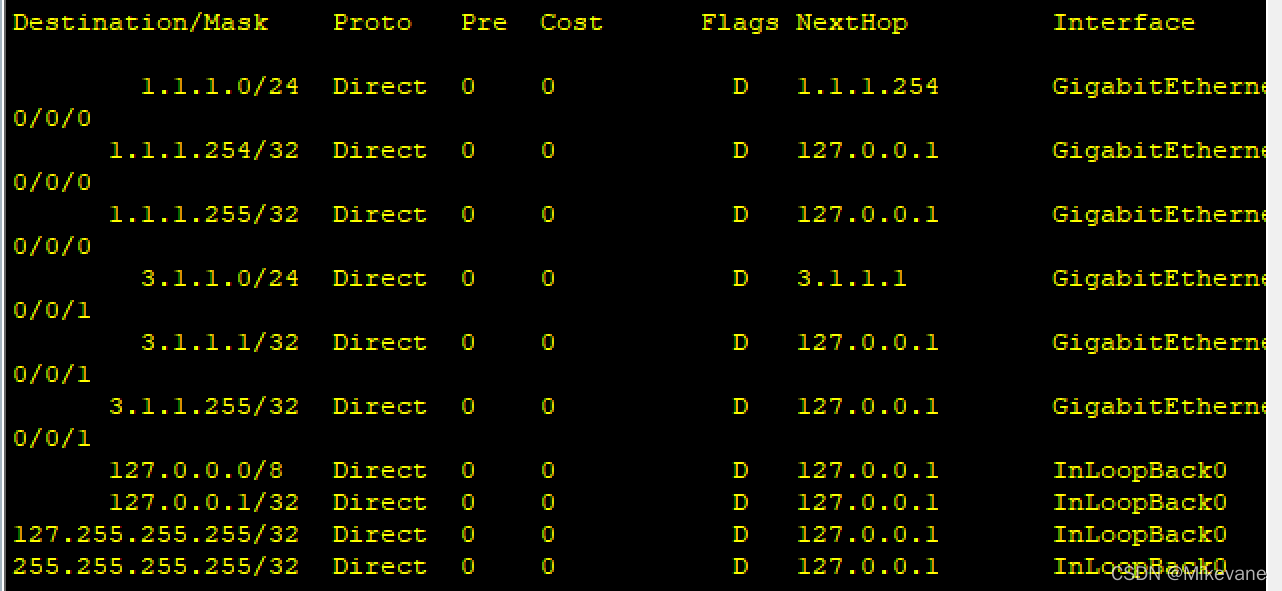

• 查路由表可知设置成功


设置AR-2

sys
undo info-cen en
sys AR-2
int g0/0/0
ip addr 3.1.1.2 24
quit
int g0/0/1
ip addr 2.2.2.254 24
quit
dis ip rout
12345678910

• 查路由表可知设置成功

设置AR-1与AR-2的静态路由

• AR-1

ip route-sta 2.2.2.2 24 3.1.1.2
dis ip rout
12

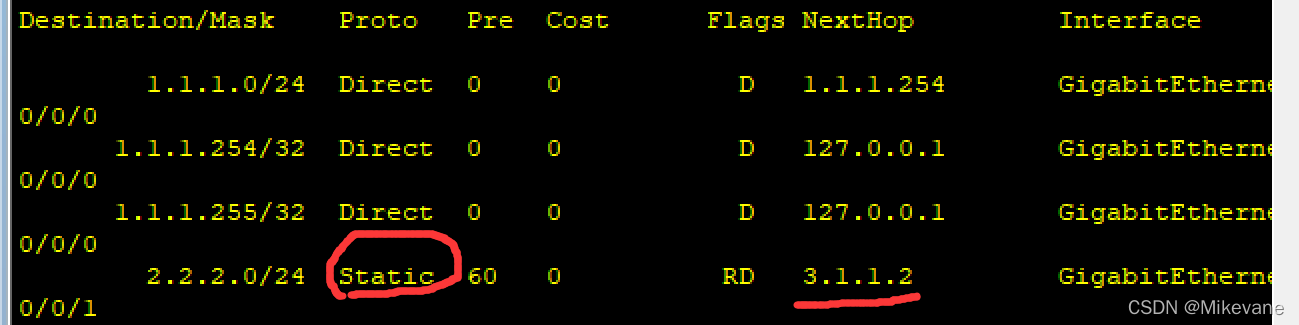

• 检查路由表的下一跳与静态路由是否配置成功

• 设置成功

• AR-2

ip route-sta 1.1.1.1 24 3.1.1.1
dis ip rout
12

• 检查路由表的下一跳与静态路由是否配置成功

• 设置成功

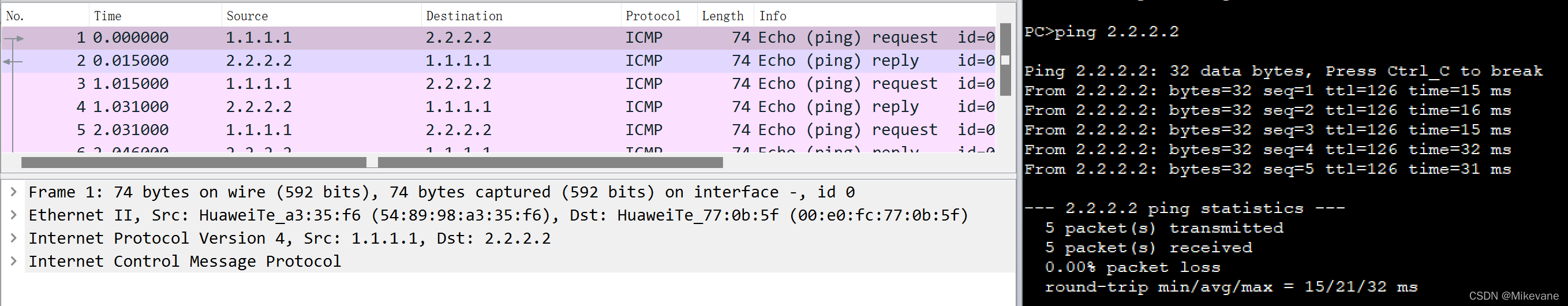

测试主机是否能ping通

• 测试能ping通，最开始的Request timeout是ARP导致的

测试ARP

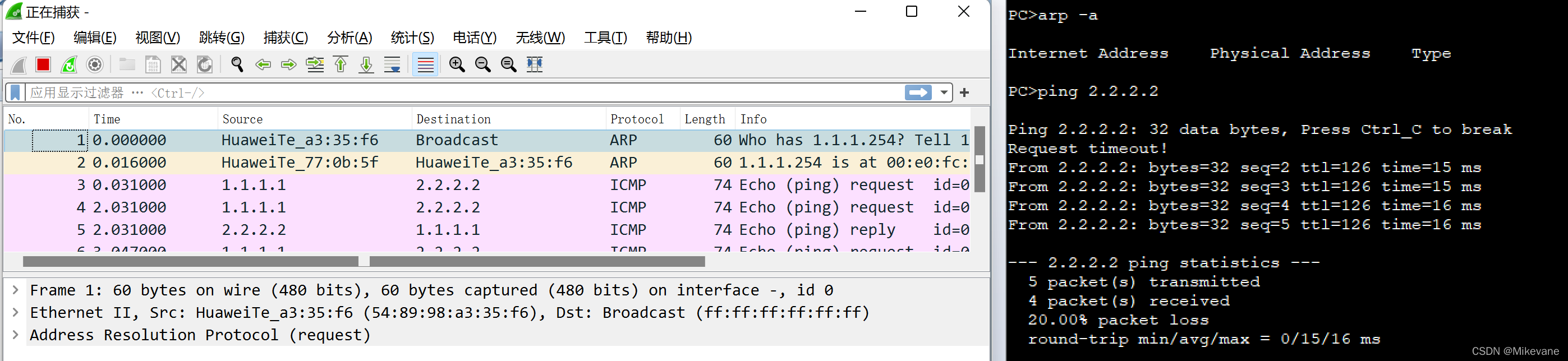

• 对AR-1的GE0/0/0进行抓包，清空主机的ARP缓存
• 重新测试通信

• 在存在ARP缓存的情况下继续通信，并继续抓包

• 在没有ARP请求的情况下，主机通信没有出现超时
• 所以证得，(在网络设置正确的情况下) 主机通信出现超时的原因是因为ARP协议
